ĐỌC SƠ ĐỒ MẠCH ĐIỆN TRÊN XE NÂNG NGƯỜI HAULOTTE

HƯỚNG DẪN ĐỌC SƠ ĐỒ MẠCH ĐIỆN XE NÂNG NGƯỜI HAULOTTE

Trước hết các bạn cần nắm được các kỹ hiệu về mạch điện, các tiếp điểm, cầu chỉ, công tắc, nguồn, nạp,.. như bài trước mình đã Viết về xe genie

so-do-dien-xe-nang-nguoi-haulotte-cat-keo

SƠ ĐỒ MẠCH ĐIỆN XE NÂNG NGƯỜI DẠNG CẮT KÉO

Còn về chữ thì mỗi hãng có 1 ký hiệu nhìn chung cũng không giống nhau, mình sẽ bổ sung như sau:



CHỮ KỸ HIỆU                                                MÔ TẢ

FU1                                                                Power fuse – Cẩu chì nguồn

FU2                                                                Chopper output protective fuse – Cầu chì bảo vệ đầu vào của các van điện từ

FU3                                                                Controls protective fuset – Cầu chi bảo vệ nguồn điều khiển

FU4                                                                Work light protective fuse – Cầu chì bảo vệ đèn báo

GB 1              Bình ac quy

HA1                 Còi

HL1               Đèn báo lỗi hiễn thị số

HL2               Đèn nháy báo lỗi

HL3               Đèn báo làm việc

HL4               Đèn báo khi nâng

HL5               Đèn báo khi di chuyển

HL6              Đèn báo nghiêng

M1               Ký hiệu cụm bơm và mô tơ

PT1              Hiễn thị lỗi

RCH             Rơ le ngắt nguồn khi xe đang nạp điện

SA1             Chọn chế độ

SA2        Chế độ di chuyển

SA3           Chọn chế độ nâng hoặc di chuyển

SA4        Đèn báo làm việc.

SB1   Ngắt nguồn bình ac quy

SB2  Ngắt nguồn khẩn cấp trên tay điều khiển

SB3   Nguồn còi báo động

SM1   Mạch điều khiển

SQ1   Công tắc hành trình nhận biết  khung nâng đang ở vị trí thấp nhất

  • Khi nâng lên cảm biến nghiêng được kích hoạt, hệ thống xử lý tốc độ được kích hoạt, hệ thống chân bảo vệ nghiêng được kích hoạt.
  • Khi hạ xuống: Hệ thống chống kẹp tay được kích hoạt, thiết bị trên 5 giây sau đó mới cho từ từ hạ xe xuống. Lúc này cảm biến nghiêng được ngắt ( tức là xe ở vị trí nghiêng có thể hạ xuống, nhưng không nâng lên được) đồng thời SQ5 và SQ6 được kích hoạt để thu chân vịt chống lật lại.

SQ3 Công tắc hành trình nhận biết xe đã lên tới vị trí cao nhất khi đó cụm bơm mô tơ được ngắt không làm việc nữa.

SQ 4 Công tắc hành trình ngắt chế độ di chuyển khi chiều cao làm việc quá 10m,  cho phép di chuyển khi chiều cao làm việc dưới 10m.

SQ5/SQ6 Công tắc hành trình nhận biết chân vịt đã được hạ. Đảm bảo an toàn cho xe được phép nâng lên.

SQ 10  Cảm biến nhận biết độ nghiêng của thiết bị

U Bộ nạp bình ac quy

U1  Bộ điều tốc động cơ

U2 Cum xử lý trên tay điều khiển

YV Ký hiệu của van điện từ.

YV1   Van nâng

YV2a Van tiến

YV2b Van Lùi

YV3    và Van YV4 điều chỉnh tốc đọ nhanh hơn 9 tốc độ thỏ

YV5a/YV5b  Van lái phải và lái trái

YV6 Van hạ chân Vịt

YV7, YV8 van hạ

ma-loi-xe-nang-haulotte-cat-keo2

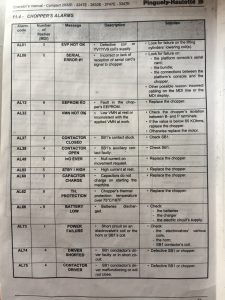

TRANG 1, MÃ LỖI XE NÂNG NGƯỜI HAULOTTE DẠNG CẮT KÉO

Hướng dẫn đọc mã lỗi ( Alarm code ) trên xe nâng người Haulotte dạng cắt kéo

ma-loi-xe-nang-haulotte-cat-keo

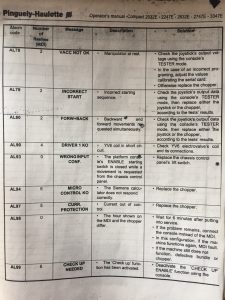

TRANG 2, MÃ LỖI XE NÂNG NGƯỜI DẠNG CẮT KÉO

Mã AL01 Đây là lỗi hỏng cuộn cảm hoặc hỏng cấp nguồn của van YV7/YV9

Mã AL06 Sai, hoặc đứt tín hện vào mạch điều khiển của hộp ECM

Mã AL13 Hỏng ECM

So-do-thuy-luc-xe-nang-nguoi-haulotte-cat-keo

SƠ ĐỒ THỦY LỰC XE NÂNG NGƯỜI HAULOTE DẠNG CẮT KÉO
